66KV 3-fázový transformátor NLTC s dvoma vinutiami

Pomer vysokonapäťového výkonového transformátora v rozsahu od 66KV do 220KV sú hlavné produkty TAINWEI Electric, ktoré majú mnoho výhod z hľadiska kvality aj ceny. Všetky produkty boli pred dodaním plne testované a certifikované.

Veľa našich produktov bolo vyvezených a aplikovaných na zámorských trhoch v oblasti elektrární, rozvodní, nerastných surovín a rúd.

TIANWEI electric je známy a oceňovaný vďaka svojim spoľahlivým produktom a integrovaným službám.

Technické údaje pre 69kV trojfázový transformátor NLTC s dvoma vinutiami

Vlastnosti:

1) Množstvo lokálneho výboja: Zdanlivé množstvo výboja je menšie ako 80 pC pod 1,5-násobkom menovitého napätia;

2) Hlučnosť: Produkty s výkonom 63 MVA a menej sú nižšie ako 58 dB (AN);

3) Strata výkonu: Strata naprázdno je o 30 % nižšia ako podľa normy IEC;

4) Spoľahlivosť: Všetky produkty v prevádzke nemajú žiadne poškodenia alebo nedošlo k úniku oleja;

Aplikácia:

60 ~ 220 kV energetický systém elektrárne, rozvodne, banského podniku atď.

technológie:

Dizajn: Relatívne vyvinutý softvér sa používa pri elektromagnetických výpočtoch, pevnostnej analýze, distribúcii zvodového magnetického poľa, jeho elektrodynamickej sile a elektrickej izolácii.

Výroba:

1. Jadro:

Efektívne vylepšite výkon transformátora bez zaťaženia pomocou nižšie uvedených metód:

1) Jadro je vyrobené z vysoko priepustného zrnitého silikónového plechu najvyššej kvality valcovaného za studena a materiál je rezaný pokročilou automatickou strižnou linkou Germany Geoge GmbH s reznými frézami v rozmedzí 0,02 mm.

2) Výroba silikónového plechu využíva technológiu „no-hopper yoke lappped“ a všetky lapované spoje silikónového plechu majú 45 úplných pokosov. Vrstvené jadrové plechy sú integrálne stlačené a prilepené epoxidovou živicou, aby sa vytvorilo trojramenné jadro s dvoma strmeňmi pevný a plochý integrálny s dobrou presnosťou zvislosti, čo účinne zlepšuje výkon bez zaťaženia a znižuje hluk.

3) Výstužné dosky sa používajú ako podpera medzi ramenom cievky a vnútornou cievkou. Železný strmeň je zviazaný pásom zo sklenených vlákien impregnovaným epoxidovou živicou a spodná časť olejovej nádrže je utiahnutá protitlakovými skrutkami. Horné železo a horná časť olejovej nádrže sú upevnené na troch miestach. Telo vo vnútri olejovej nádrže teda dokáže odolať vibráciám počas prepravy bez akéhokoľvek posunu.

2. Navíjanie:

1) Vysokonapäťová (HV) cievka využíva prekladanú súvislú štruktúru na zlepšenie charakteristík napätia pri nárazovom napätí a rovnomerné rozloženie napätia. Všetky vzpery a podložky sú skosené, aby bola zachovaná vysoko spoľahlivá izolácia.

2) Vo vinutí transformátora sa nachádza cik-cak olejová vodiaca štruktúra, aby sa úplne ochladili všetky oblasti vo vinutí, znížil sa nárast teploty vinutia a horúce body vinutia a predĺžila sa životnosť izolácie. Regulačný systém VN a VN je nezávisle vybavený vinutím regulujúcim napätie na vyváženie ampérového závitu každého vinutia, efektívne zníženie axiálnej elektrodynamickej sily generovanej pri skrate transformátora a zlepšenie odolnosti proti náhlym skratom.

3) Vinutie má radiálny okraj „0“ navrhnutý medzi jadrom a papierovým puzdrom vinutia NN a medzi vinutiami NN, VN, reguláciami napätia, ako aj pred vložením vzpier a ochrannej dosky. sú úplne vysušené a tesne spojené, aby sa zabezpečila mimoriadne dobrá kompaktnosť a sústrednosť celého vinutia.

3. Olejová nádrž a príslušenstvo

1) Stena nádrže využíva široký oceľový plech, ktorý bude zložený do vlnitej konštrukcie bez spájania, týmto spôsobom sa znížia zvary a zvýši sa mechanická pevnosť, zatiaľ čo vlnitá stena má divergujúci účinok, a tak hrá úlohu pri znižovaní hluku . Vodiace žľaby a ovládacie skrine sekundárneho okruhu sú vyrobené z nehrdzavejúcej ocele, takže celý transformátor pôsobí jednoducho a dobre.

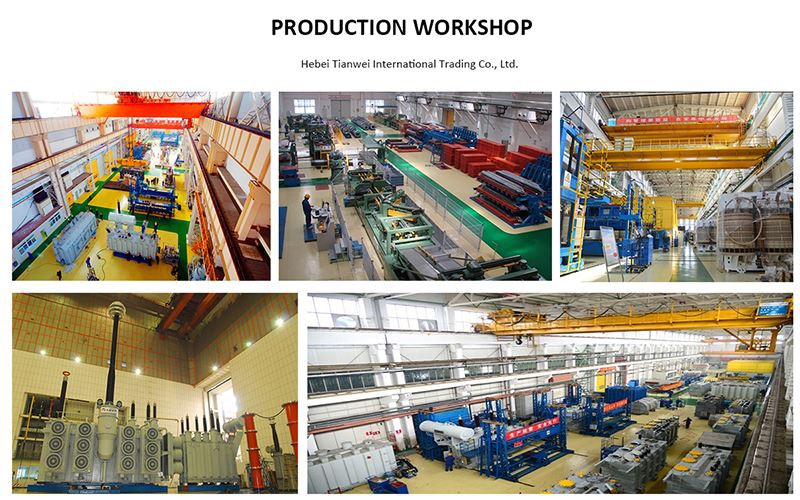

Naša továreň sa rozkladá na ploche 33 300 metrov štvorcových s celkovou stavebnou plochou 6 100 metrov štvorcových. V súčasnosti má 260 zamestnancov, z toho 18 technikov, ktorí sa dlhé roky zaoberajú výskumom a vývojom transformátorových produktov, a 8 kvalitných firemných manažérov. S rozšírením výrobného rozsahu a nárastom odrôd produktov sa teraz vyvinula na high-tech inovatívny podnik, ktorý má ročnú výrobnú kapacitu viac ako 1000 MVA, integruje dizajn, výrobu a predaj otvorených transformátorov suchého typu, epoxidu. transformátory suchého typu odlievané živicou, transformátory z amorfnej zliatiny a špeciálne transformátory.

1. Poskytovanie kvalitných balených energetických riešení v čo najkratšom čase v tomto odvetví komerčným a priemyselným klientom.

2. Výroba a dodávka produktov podľa najvyšších priemyselných štandardov kvality – ISO 9001 a SANS.

3. Investujeme do skladovania veľkého množstva štandardných transformátorov a VN rozvádzačov – dodávame rýchlo a poskytujeme 24/7 núdzovú podporu, aby sme zabezpečili minimálne prestoje.

4. Naše špecializované oddelenia, infraštruktúra a vysoko vyškolený personál umožňujú rýchlu a úplnú inštaláciu na mieste, servis a možnosti dodávok.
