Zelect: Váš profesionálny výrobca transformátora suchého typu!

Baoding Zhongyi Electric Corporation. Tu sa krátko označuje ako „Zelect“, ktorý sa nachádza v Baoding City v provincii Hebei v Číne. Naša spoločnosť, ktorá bola založená v roku 2008, je jedným z „high-tech podnikov“, ktoré vyrábajú a predávajú výkonový transformátor, vysoké a nízke napätie prepínacie a prefabrikované rozvodne.

24 hodín online služba

Pokročilé vybavenie

Profesionálny tím

Jednostranné roztoky

24 hodín online služba

Váš dopyt bude odpovedaný do 24 hodín. Poskytujeme aj prispôsobené služby a dokonalé riešenie napájania, ktoré spĺňajú vaše požiadavky.

pokročilé vybavenie

Máme veľa veľmi pokročilých a kompletných výrobných zariadení, aby sme zaistili vynikajúcu kvalitu našich výrobkov

profesionálny tím

V súčasnosti existuje 260 zamestnancov vrátane 18 technikov, ktorí sa už mnoho rokov zaoberajú výskumom a vývojom produktov transformátorov, a 8 kvalitných firemných manažérov.

globálna preprava

Naša predajná sieť je rozdelená na päť hlavných regiónov: Amerika, juhovýchodná Ázia, západná a južná Ázia, Európa a Afrika, ruský trh.

Domov 12 3 4 5 Posledná stránka

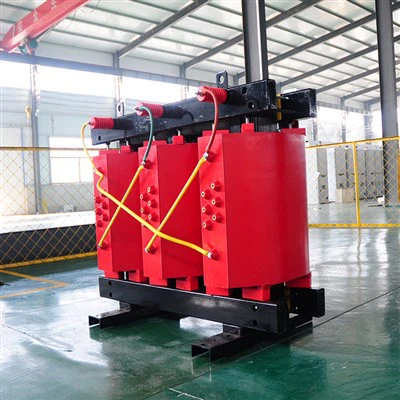

Čo je transformátor suchého typu?

Na začiatok je suchý typ transformátora, známy tiež ako transformátor typu Cast Resin, je pevný. Čo znamená, že nemá žiadne rotujúce časti. Z tohto dôvodu tieto typy transformátorov maximalizujú použitie ekologických systémov izolácie teploty na správne fungovanie.

Na rozdiel od transformátorov tekutého typu, ktoré sú závislé od iných materiálov, ako je olej a oheň, fungujú, suchý transformátor pracuje prostredníctvom menenia napätia. Takže pri riešení týchto typov transformátorov je to vzduch, ktorý sa ochladí a nie tekutina ako v prípade iných typov. Jednoducho musíte umiestniť suchý transformátor do dobre vetrannej miestnosti, aby sa cievky ochladili s ľahkosťou.

Pri používaní suchého typu transformátora ho nemusíte držať vo vnútri požiarnych trezorov alebo zachytávať povodia tak, ako by ste to robili s konvenčnými tekutými transformátormi. Tiež neuvoľňujú žiadne škodlivé plyny, teda šetrné k životnému prostrediu, dokonca ani na inštaláciu v interiéri.

Výhody transformátora suchého typu

Vysoká bezpečnosť

Suché transformátory používajú materiály suchého okraja, na rozdiel od olejových transformátorov, nevyžaduje chladenie oleja, takže nedochádza k úniku oleja a kontaminácii oleja. Tento dizajn bez oleja nielen výrazne zlepšuje bezpečnosť zariadenia, ale tiež znižuje znečistenie na životné prostredie a robí ho viac šetrným k životnému prostrediu.

Nízke náklady na údržbu

Pretože transformátory suchého typu nevyžadujú tankovanie, ich náklady na údržbu sa výrazne znižujú. Pretože izolačný materiál suchého transformátora nie je ľahký, jeho životnosť je dlhšia ako životnosť transformátora s olejom, čo tiež šetrí náklady na údržbu a výmenu zariadenia pre používateľa.

Široká škála aplikácie

Suchý transformátor má malú veľkosť a svetlo s hmotnosťou a je vhodný pre rôzne príležitosti. Môže sa napríklad použiť v suterénoch, výškových budovách, lodiach a iných miestach, kde je priestor obmedzený. Suché transformátory sa môžu použiť aj v miestach odolných voči výbuchu a v prostredí silných elektromagnetických interferenčných prostredí.

Aké sú typy transformátorov suchého typu?

Existujú dva hlavné typy transformátorov suchého typu: Transformátor suchého typu suchého živice (CRT) a vákuový tlak impregnovaný transformátor (VPI).

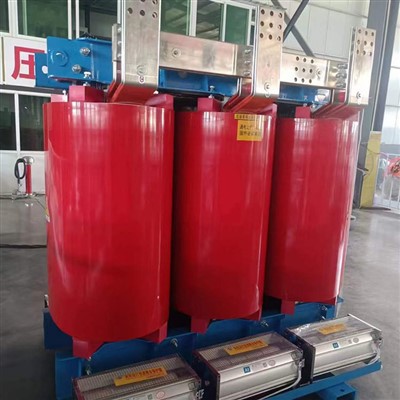

Transformátor suchého typu suchého typu (CRT)

Transformátor suchého typu suchého živice (CRT) je typ transformátora, ktorý využíva epoxidovú živicu na zapuzdrenie jej primárneho a sekundárneho vinutia. Chráni to vinutie pred vlhkosťou, prachom, koróziou a ďalšími faktormi životného prostredia, ktoré môžu ovplyvniť ich izoláciu a výkon.

CRT je vhodný pre oblasti s vysokou vlhkosťou, vnútorné inštalácie a oblasti požiaru rizika, pretože je hygroskopický, nezahajúci a bez údržby. Môže tiež vydržať preťaženie, čiastočné výboje a nízke straty, čo má za následok vysokú efektívnosť a dlhú životnosť.

CRT je k dispozícii v hodnotení od 25 kVA do 12 500 kVA, s izolačnou triedou F (zvýšenie teploty o 90 stupňov).

Vákuový tlakový impregnovaný transformátor (VPI)

Vákuový tlakový impregnovaný transformátor (VPI) je typ transformátora, ktorý využíva polyesterovú živicu triedy H na impregnáciu jeho vinutia pri vákuu a tlaku. Tým sa eliminuje akékoľvek medzery v vzduchu alebo dutiny v izolácii, čím zvyšuje jej mechanickú pevnosť, dielektrickú pevnosť a tepelnú stabilitu.

VPI je vhodná pre vonkajšie inštalácie, seizmické udalosti a kolísanie teploty, pretože má robustnú konštrukciu, kryt odolnú proti vlhkosti a koeficient nízkej tepelnej expanzie. Má tiež ľahkú údržbu, nízke riziko požiaru a vysoký odpor voči prúdom skratov.

VPI je k dispozícii v hodnotení od 5 kVA do 30 MVA, s izolačnou triedou F (155 stupňov) alebo H (180 stupňov) a ochrana až do IP56.

Aplikácia transformátorov suchého typu v iných oblastiach

Okrem aplikácie v energetických systémoch sa epoxidové živice odlievajú suché enkapsulované transformátory aj v priemysle, stavebníctve, preprave a ďalších oblastiach.

V priemyselnom poli sa môžu suché transformátory použiť na výrobu elektrotechniky, zvárania, karbidu vápenatého atď., Aby sa zlepšila účinnosť výroby a kvalitu výrobkov.

V oblasti výstavby sa suché transformátory môžu použiť na dodávku energie do nákupných centier, nemocníc, hotelov a iných budov, aby sa uspokojili veľké množstvo dopytu po elektrine.

V oblasti dopravy sa suché transformátory môžu použiť na dodávku energie železníc, metrov, letísk a iných miest na zlepšenie bezpečnosti a stability dopravných zariadení.

Dôležité faktory na navrhnutie transformátorov suchého typu

Dôležité konštrukčné parametre pre transformátor suchého typu sú uvedené nižšie.

01/

Výber typu izolácie

Izolačné triedy F a H majú teplotu odolávajúce kapacity 155 ° C a 180 ° C a všeobecne sa na izoláciu primárneho a sekundárneho vinutia používajú triedy Izolácie F a H. Pri navrhovaní transformátora suchého typu sa musia zvážiť ďalšie faktory, ako je mechanická pevnosť, tepelný šok a dielektrická pevnosť izolácie.

02/

Výber vinutia materiálu

Na výrobu vinutia alebo cievky sa používajú meď a hliník. Aj keď je meď lepším vodičom, transformátor rany hliníka vodiča má nižšie náklady a hmotnosť. Vinutie transformátora s medeným vodičom má menšiu plochu prierezu pre rovnaké hodnotenie v porovnaní s hliníkovým vodičom. Medené cievky tiež poskytujú viac mechanickej pevnosti v porovnaní s hliníkovou cievkou.

03/

Výber základného materiálu s nízkou stratou hysterézie

Jadro transformátora musí mať vysokú priepustnosť a menšiu stratu hysterézie, aby malo lepšiu účinnosť. Oceľ CRGO sa používa pre materiál jadra. Oceľ CRGO ponúka vyššiu priepustnosť a minimálnu stratu hysterézie.

04/

Regulácia

productcate-1-1

Netesná reaktancia transformátora musí byť čo najmenej, aby sa získala lepšia regulácia napätia transformátora. Regulácia transformátora ukazuje kvapky v sekundárnom napätí so zvýšením zaťaženia transformátora. Reaktancia úniku sa vo všeobecnosti udržiava v rámci 2 % počas návrhu transformátora.

05/

Dĺžka života

Život transformátora závisí od užitočnej životnosti izolácie. Život izolácie závisí od teploty. Zhoršenie teploty spôsobuje zhoršenie hodnoty izolácie, ktorá môže ďalej spôsobiť rozpad izolácie. Izolačná trieda B, F a H sa uprednostňuje pre transformátor suchého typu tak, aby odolal vyššej teplote. Zvýšenie teploty sa musí vypočítať počas fázy návrhu transformátora, aby sa dosiahla vyššia dĺžka života transformátora.

06/

Strata

Straty bez zaťaženia transformátora závisia od straty vírivého prúdu a straty hysterézie. Straty bez zaťaženia možno minimalizovať použitím jadra CRGO a udržiavaním reaktivity úniku čo najmenej. Straty zaťaženia závisia od odporu vodiča. Teda, a to udržiavaním odporu vinutia v rámci strát miernych hodnôt, je možné zlepšiť reguláciu napätia a účinnosť transformátora.

07/

Preťaženie
Ak sa zaťaženie transformátora zvýši nad jeho menovité KVA, transformátor sa hovorí, že je preťažený. Zvýšenie preťaženia teploty transformátora, ktorá znižuje životnosť transformátora. Chladiaci systém by mal byť navrhnutý tak, aby uspokojoval dočasné preťaženie transformátora

08/

Kalctor
Ak sa má transformátor suchého typu použiť na dodávku prúdu až lineárneho zaťaženia, zvýšenie teploty dochádza v dôsledku harmonických v súčasnom priebehu. Transformátor pre tieto aplikácie musí byť priradený K-faktor.

09/

Izolácia
Pri návrhu transformátora je dôležitým faktorom úprava úrovne izolácie. Všeobecne je zvolená úroveň izolácie podľa základnej úrovne impulzov a nadmerného napätia systému. Silná úroveň izolácie zvyšuje život transformátora.

Ako udržiavať suchý transformátor

Aby ste predĺžili život a najlepší výkon, dôrazne sa odporúča vykonávať pravidelné údržbárske činnosti suchých transformátorov.

Nasledujúci kontrolný zoznam transformátora pokrýva dôležitý kontrolný bod pre dennú údržbu suchých transformátorov; Nezabudnite však skontrolovať príručku údržby konkrétnych výrobkov, aby ste sa uistili, že neexistujú podrobné informácie, ktoré nie sú špecifické pre váš konkrétny transformátor. Frekvencia pravidelnej inšpekcie údržby transformátora sa zmení podľa operačného prostredia a typu použitého zaťaženia.

A. Skontrolujte akumuláciu prachu

1. Ak ho nájdete, počkajte, kým sa transformátor vypne a potom odstráňte všetky panely

2. Po vypnutí napájajte čo najviac prach

3. Vyčistite transformátor handrou s kefou alebo vlasmi. Vyhnite sa používaniu čistiacich prostriedkov alebo čistiacich výrobkov, pretože môžu akumulovať prach a urýchliť starnutie transformátora

4. V ťažkej oblasti vyfúknite do zariadenia suchý vzduch

V priebehu času môže akumulácia prachu a zvyškov spôsobiť problémy so suchými transformátormi, čo má za následok krátky obvod a prehriatie elektrónov.

B. Keď je transformátor zapnutý

1. Overte, či je vetranie normálne

2. Monitorujte transformátor môže počúvať akúkoľvek zmenu zvukových charakteristík

C. Keď transformátor prelomí elektrinu

1. Uistite sa, že je spustený všetok hardvér, ktorý sa dá spustiť

2. Čistý chladiaci ventilátor

3. Skontrolujte, či existujú nejaké príznaky sfarbenia alebo poškodenia tepla na izolačnom povrchu

4. Monitorujte príznaky zhoršenia izolácie tlmič

Aj keď je nabíjací transformátor monitorovaný podľa pokynov, údržba suchého transformátora sa skladá hlavne zo subjektívneho pozorovania. Bez ohľadu na to, ako dlho udržiavate zariadenie, problém sa môže objaviť kedykoľvek. Nezabudnite venovať pozornosť vzhľadu a prevádzke suchého transformátora. Ak nájdete nejaké abnormality, nezabudnite sa okamžite zaoberať problémom, aby ste predišli poškodeniu.

Pri nákupe transformátora suchého typu by sa mali brať do úvahy tieto faktory:

1. Typ zaťaženia: Typ záťaže Transformátor bude dodávať energiu, ktorý by sa mal zohľadniť. Tým sa určia príslušné požiadavky na hodnotenie a špecifikáciu transformátora.
2. Vstupné a výstupné napätie: Uistite sa, že požiadavky na vstup a výstupné napätie transformátora sú správne zhodné s požiadavkami napájacieho systému.
3. Rozmery a hmotnosť: Rozmery a hmotnosť transformátora by sa mali brať do úvahy, aby sa zabezpečilo, že sa zmestí do prideleného priestoru a ľahko sa prepravuje.
4. Bezpečnostné prvky: Zaistite, aby transformátor dodal potrebné bezpečnostné prvky, ako je ochrana preťaženia, ochrana skratov a ochrana nadmernej teploty.

Naša továreň

Naša továreň pokrýva plochu 33 300 metrov štvorcových s celkovou výstavbou 6 100 metrov štvorcových. V súčasnosti existuje 260 zamestnancov vrátane 18 technikov, ktorí sa už mnoho rokov zaoberajú výskumom a vývojom produktov transformátorov, a 8 kvalitných firemných manažérov. Vďaka rozšíreniu výrobnej stupnice a zvýšením odrôd produktu sa teraz vyvinula na high-tech inovatívny podnik, ktorý ročná výrobná kapacita viac ako 1 000 MVA, integrácia dizajnu, výroby a predaja otvorených transformátorov suchého typu, transformátorov suchých typu epoxidovej živice, suchých amorfných prelínajúcich prelínaní a špeciálnych transformátorov.

Náš certifikát

Naša spoločnosť prešla ISO 9001-2008 Medzinárodný certifikácia systému riadenia kvality. Všetky ukazovatele výkonnosti výrobkov dosiahli príslušné národné normy a medzinárodné normy.

Transformátory energie ponorené na ropu a transformátory suchého typu prešli skúšobnou správou Národného centra dohľadu a inšpekcie pre kvalitu výrobkov úspory energie; Kompletné sady nízkeho napätia prepínača (GGD2) (GCK) prešli skúškou certifikácie čínskej nátlaku (CCC) od Štátneho úradu kvality a technického dohľadu pre elektrické výrobky; Kovový kovový spínač v interiéri kovového spínača Kyn28a -12 / {1250-31. 5, pevná kovová jednotka s kovom s pevným striedavým kovom XGN 15-12 / {1250-31}.

Často

Otázka: Aký je rozdiel medzi transformátorom typu suchého a olejom?

Odpoveď: Ako chladiace médium, transformátor suchého typu používa vzduch, zatiaľ čo typ oleja používa olej

Otázka: Ako testujete transformátor suchého typu?

Odpoveď: Testovanie transformátora sa môže vykonať meraním odporu vinutia, pomeru napätia, fázového posunu, straty zaťaženia atď.

Otázka: Čo je DGPT v transformátore?

A: DGPT je detekcia plynu, tlaku a teploty pre transformátory.

Otázka: Aké sú hlavné časti transformátora suchého typu?

Odpoveď: Transformátor suchého typu pozostáva z nasledujúcich častí-vinutia, vinutia, HT terminálov, LT terminálov, RDS, Marshaling Box, bleskov ART-Esters atď. Hlavné funkcie jadra je a) na zabezpečenie väzby toku medzi primárnym a sekundárnym vinutím a b) poskytujte podporu vinutia. Vinutie sú namontované na jadre.

Otázka: Čo je vnútorná časť transformátora suchého typu?

Odpoveď: Sú pozostávajúce z vysokoteplotných materiálov potiahnutých polyesterovým tmelom odolným voči vlhkosti. Polyesterové tmel sa zvyčajne nanáša s procesom impregnácie vákuového tlaku.

Otázka: Aké sú hlavné črty suchého transformátora?

Odpoveď: Elektrické transformátory suchého typu nepoužívajú tekutiny na izoláciu vinutia a jadra, namiesto toho ich konštrukcia používa utesnenú nádobu naplnenú tlakovým vzduchom. Jedným z najbežnejších typov elektrického transformátora suchého typu je odliatok živica.

Otázka: Čo je trojfázový transformátor suchého typu?

Odpoveď: Trojfázový transformátor suchého typu je možné použiť na poskytnutie galvanického odpojenia medzi info-ST a výnosom vinutia. Tieto transformátory môžu byť prepracované pomocou prelínajúcej sa zemskej obrazovky. Tento transformátor je presvedčivý pri oslabení rozruchového režimu Basic Režim, ktorý sa zobrazuje v dodávke.

Otázka: Prečo sa nazýva transformátor suchého typu?

Odpoveď: „Suchý typ“ jednoducho znamená, že je ochladený normálnym vetraním vzduchu. Transformátor suchého typu nevyžaduje na ochladenie elektrického jadra a cievok kvapalinu, ako je olej alebo silikón alebo iná kvapalina. Vyžadujú minimálnu elektrickú údržbu a poskytujú dlhoročné spoľahlivé bezproblémové služby.

Otázka: Koľko typov transformátora suchého typu je?

Odpoveď: Existujú dva typy trojfázových transformátorov typu suchého typu; Transformátor suchého typu suchého typu (CRT) a vákuový tlak impregnovaný transformátor (VPI).

Otázka: Ako testujete transformátor suchého typu?

A: 1). Testy pre transformátory suchého typu 2). Zmiernenie odporu vinutia. 3). Meranie pomeru napätia. 4). 5). Zmiernenie skratovej impedancie a straty zaťaženia. 6). Ukazovanie straty a prúdu bez zaťaženia. 7) .Dielektrické rutinné testy (skontrolujte nižšie podľa UM (IEC 60076-3))))

Otázka: Aká je priemerná životnosť transformátora suchého typu?

Odpoveď: Všeobecne platí, že ak personál údržby udržiava transformátory suchého typu dobre vetrané, čisté a suché, väčšina jednotiek môže očakávať priemernú výkonnosť viac ako 20 rokov.

Otázka: Vyžadujú suché transformátory cirkuláciu vzduchu?

Odpoveď: Adekvátne vetranie je nevyhnutné pre správne chladenie transformátorov. Je žiaduci čistý, suchý vzduch. Filtrovaný vzduch pri alebo nad atmosférickým tlakom môže znížiť údržbu, ak prach alebo iné kontaminanty predstavujú konkrétny problém.

Otázka: Aká je maximálna prevádzková teplota transformátora suchého typu?

A: Čím vyššia je teplota, tým nižšia je účinnosť. Ak je v normálnej prevádzke, je vhodné ju ovládať pri 50 až 60 stupňoch. Všeobecne povedané, teplota transformátora suchého typu by mala byť pod 180 stupňov.

Otázka: Môžete poskytnúť výkresy a technické údaje?

Odpoveď: Áno, naše profesionálne technické oddelenie navrhne a poskytne výkresy a technické údaje.

Otázka: Boli exportované vaše výrobky?

Odpoveď: Áno, boli vyvážané do USA, Kanady, Austrálie, Ruska, Čile, Panamy, Nikaragua, Spojených arabských emirátov, Saudskej Arábie, Egypta, Srí Lanky, Nigérie, Iránu, Vietnamu, Indonézie, Singapuru, Grécku, Singare, Singapines atď.

Otázka: Môžu sa výrobky vyrábať podľa požiadaviek zákazníka?

Odpoveď: Áno, môžeme navrhovať a vyrábať podľa požiadaviek.

Otázka: VI-STING Factory je povolená alebo nie?

Odpoveď: Áno, vítame zákazníkov, ktorí navštevujú našu továreň. Naša továreň sa nachádza Baoding City, provincia Hebei v Číne.

Otázka: Hľadáte agenta?

Odpoveď: Áno, hľadáme agenta na celom svete, kontaktujte nás a získajte ďalšiu diskusiu.

Otázka: Ako vyriešiť problémy so zariadením počas používania?

Odpoveď: Zašlite nám e -mail o problémoch s obrázkami alebo malým videom bude lepšie, nájdeme problém a vyriešime ho.

Otázka: Môžu byť transformátory suchého typu nainštalované bez krytu?

Odpoveď: Transformátory suchého typu je možné nainštalovať buď v interiéri alebo vonku. V prípade vnútorných aplikácií je možné použiť jednoduchý kryt IP23, ale nie je nevyhnutný, pretože vo väčšine budov sa nevyžaduje veľa ochrany.

Sme známe ako jeden z najprijateľnejších výrobcov a dodávateľov transformátorov suchého typu v Číne. Uistite sa, že si môžete kúpiť vysoko kvalitný transformátor suchého typu na predaj tu z našej továrne. K dispozícii sú dobré služby a konkurenčná cena.
