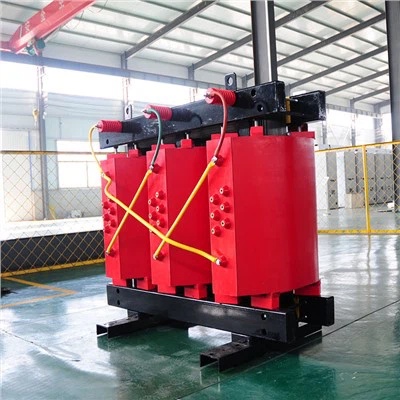

2,5 MVA suchý distribučný transformátor

Údajový list distribučného transformátora suchého typu 2.5 MVA:

Výkon: 2500 kVA

Frekvencia: 50 Hz

Primárne napätie: 11 kV

Sekundárne napätie: 400 V

Fáza: Tri fázy

Materiál vinutia: meď/hliník

Materiál jadra: CRGO (za studena valcované zrno orientované)

Izolácia: Trieda F alebo H (podľa požiadavky)

Typ chladenia: prírodný vzduch / nútený vzduch / nútený olej

Skupina vektorov: Y/Yd11

Impedančné napätie: 6 percent

Účinnosť: 98 percent

Nárast teploty: Menej ako 85 stupňov Celzia (podľa štandardu)

Hodnotenie IP: IP00/IP20/IP23 (podľa požiadavky)

Hmotnosť: Pribl. 4000 kg (môže sa líšiť v závislosti od konštrukcie)

Rozmery: (DxŠxV) 3400 mm x 1650 mm x 2100 mm (môže sa líšiť v závislosti od dizajnu)

Normy: IEC 60076, IS 2026, ANSI atď. (podľa požiadavky)

Vlastnosti distribučného transformátora suchého typu 2,5 MVA:

1. Je bezpečný, ohňovzdorný a bez znečistenia a možno ho prevádzkovať priamo v ťažisku.

2. Použitie nemeckej technológie. Vysoká mechanická pevnosť, odolnosť proti skratu, malý čiastočný výboj, dobrá tepelná stabilita, vysoká spoľahlivosť a dlhá životnosť.

3. Nízka strata, nízka hlučnosť, pozoruhodný efekt úspory energie a bezúdržbový.

4. Dobrý výkon odvádzania tepla a silná kapacita preťaženia.

5. Má dobrú odolnosť proti vlhkosti a je vhodný na prácu v iných náročných prostrediach s vysokou vlhkosťou.

6. Má kompletný systém monitorovania teploty a ochrany. Inteligentný systém riadenia teploty signálu dokáže automaticky sledovať a zobrazovať jednotlivé prevádzkové teploty trojfázových vinutí.

7. Okrem toho sú tu alarmy, ističe a ďalšie nastavenia funkcií.

8. Malá veľkosť, nízka hmotnosť, menšia podlahová plocha a nízke náklady na inštaláciu. Vlastnosti:

2.5 Proces výroby distribučného transformátora suchého typu MVA

Železné jadro je vyrobené z vysokokvalitného za studena valcovaného silikónového oceľového plechu, ktorý má 45-stupňovú stupňovitú štruktúru plného šikmého spoja. Aby sa zlepšila distribúcia magnetického toku na križovatke a znížila sa energia vibrácií železného jadra, používa sa proces rezania železnej uhlovej vidlice s dvoma reznými jadrami a päťstupňový proces rezania vrstveného železa. Železné jadro je integrálne tvrdené a povrch je utesnený izolačnou živicou, ktorá môže účinne znížiť straty naprázdno, prietok naprázdno a hluk železného jadra.

Železné jadro distribučného transformátora suchého typu 2,5 MVA

Vysokonapäťové cievky sú navinuté kvalitnými izolovanými vodičmi triedy F a medzinárodnými vyspelými izolačnými materiálmi a veľkokapacitné cievky sú vybavené priechodmi chladiaceho vzduchu v axiálnom smere. Štruktúra má odolnosť voči prúdovým nárazom, odolnosť voči zmenám teploty, odolnosť voči prasklinám a vynikajúci výkon pri odvádzaní tepla. Vďaka viacdielnej štruktúre segmentového valca má silnú tlakovú odolnosť a nízku úroveň čiastočného vybitia. Zvitkové formy sa plnia po vákuovom sušení.

Celý proces vstrekovania a tuhnutia je dokončený na základe vopred vytvorenej procesnej krivky a pokročilé riadenie procesu zaisťuje, že v kotúči nie sú žiadne vzduchové otvory a otvory.

Nízkonapäťová cievka využíva fóliovú štruktúru, ktorá efektívne rieši problém ampérovej nerovnováhy nízkonapäťovej vysokoprúdovej cievky. Na druhej strane fóliová cievka nemá počet vinutí hriadeľa a uhol skrutkovice počtu vinutí hriadeľa, čo účinne odstraňuje axiálnu silu transformátora počas skratu a možno nastaviť hustotu prúdu v cievke do axiálneho smeru podľa rozloženia zaťaženia vysokonapäťovej cievky, aby sa zabezpečilo Radiálna sila sa zníži. Koniec špirály je utesnený a vytvrdený živicou, aby sa zabránilo vniknutiu rôznych cudzích predmetov a vlhkosti.

Použitie distribučného transformátora suchého typu 2,5 MVA:

Pracovná situácia, ktorá spĺňa nasledujúce požiadavky, je normálna pracovná situácia:

1. Výška

Nadmorská výška nesmie presiahnuť 1000 metrov.

2. Teplota okolia

Najvyššia teplota plus 40 stupňov

Vyššia priemerná denná teplota plus 30 st

Vyššia ročná priemerná teplota plus 20 stupňov

Nižšia teplota -30 stupňov (vhodné pre vonkajšie transformátory)

Nižšia teplota -5 stupňov (vhodné pre vnútorné transformátory)

3. priebeh napájacieho napätia

Tvar vlny napájacieho napätia je podobný sínusovej vlne.

4. Symetria viacfázového napájacieho napätia

Sieťové napätie pripojené k viacfázovému transformátoru by malo byť takmer symetrické.
