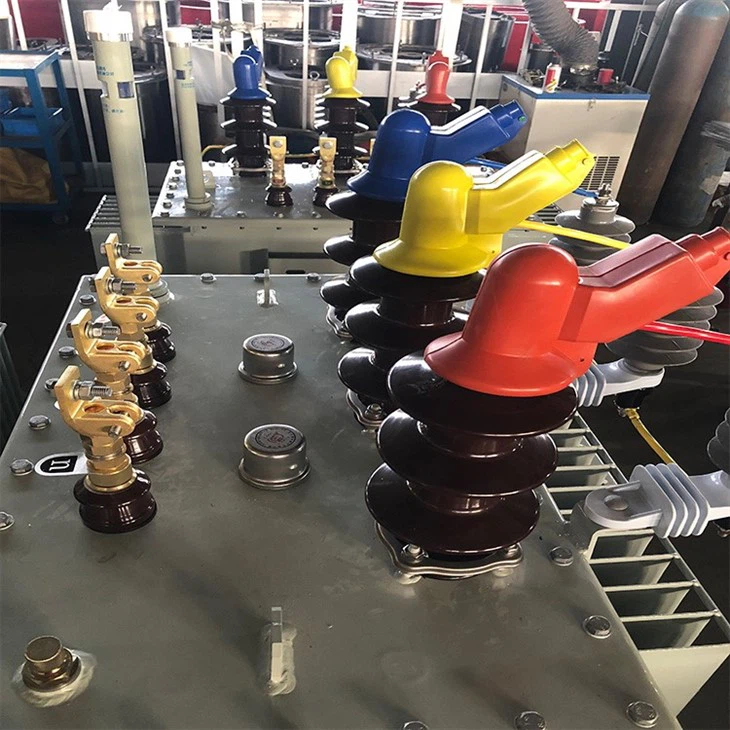

200 KVA 11kV 6,6kV 0,4kV Dvojnapäťový distribučný transformátor

200 KVA 11kV 6,6kV 0,4kV Dvojnapäťový distribučný transformátor

Menovitý výkon: 200kVA
Menovité napätie:11/6.6-0.4kV
Menovitý prúd:10,5/17,5/288,68A
Menovitá frekvencia: 50Hz
Symbol pripojenia:Dyn11

Zaslať požiadavku

Funkcia

1. Špecifikácia produktu

Menovitý výkon: 200kVA

Menovité napätie:11/6.6-0.4kV

Menovitý prúd:10,5/17,5/288,68A

Menovitá frekvencia: 50Hz

Počet fáz: 3 fázy

Symbol pripojenia:Dyn11

Spôsob chladenia: ONAN

Trieda izolácie:A

Úroveň izolácie:LI 75 AC28 / LI AC3

200 kva 11kv 6.6kv 0.4kv dual voltage distribution transformer 6

2. Testovací štandard:

IEC60076

3. Testovacia položka

3.1Meranie pomeru napätia a skupinový test pripojenia
Vinutie HV1		LV vinutie	Hodnotený pomer	Percento odchýlky napätia			Symbol pripojenia
Poloha ťuknutia	Napätie （V）	Napätie （V）	Hodnotený pomer	AB/ab	BC/BC	CA/ca	Symbol pripojenia
1	11550		28.875				Dyn11
2	11275		28.188
3	11000	400	27.500
4	10725		26.813
5	10450		26.125
Vinutie HV2		LV vinutie	Hodnotený pomer	Percento odchýlky napätia			Symbol pripojenia
Poloha ťuknutia	Napätie （V）	Napätie （V）	Hodnotený pomer	AB/ab	BC/BC	CA/ca	Symbol pripojenia
1	7150		17.875				Dyn11
2	6875		17.188
3	6600	400	16.500
4	6325		15.813
5	6050		15.125
3.2 Test odporu vinutia Prostredie Teplotný stupeň
Navíjanie	Poloha ťuknutia	Nameraná hodnota（Ω）			Percento nevyváženosti odporu （ percent ）
Navíjanie	Poloha ťuknutia	A-B	B-C	C-A
H.V	1
	2
	3
	4
	5
L.V		a-b	b-c	c-a	Percento nevyváženosti odporu（ percentá)

Navíjanie	Poloha ťuknutia	Nameraná hodnota（Ω）			Percento nevyváženosti odporu （ percent ）
		A-B	B-C	C-A	Percento nevyváženosti odporu （ percent ）
H.V.2	1
	2
	3
	4
	5
L.V		a-b	b-c	c-a	Percento nevyváženosti odporu（ percentá)

3.3 Meranie izolačného odporu
Miesto merania	Izolačný odpor（MΩ）
HV—LV NA ZEM	Väčšie alebo rovné 1 000
LV—HV NA ZEM	Väčšie alebo rovné 1 000
HV&LV NA ZEM	Väčšie alebo rovné 1 000
3.4 Test výdržného napätia striedavého prúdu
Časti pod tlakom	Skúšobné napätie (kV)	Trvanie (s)	Výsledok
HV—LV NA ZEM		60	PREJSŤ
LV—HV NA ZEM		60
3.5 Žiadna strata záťaže a žiadny záťažový prúd
Priemerné napätie (kV)	RMS napätie (kV)	Prúd naprázdno	Strata bez zaťaženia（W）
( percentá )	Meraná hodnota
0.4	0.4
3.6 Test indukcie napätia
Poloha ťuknutia	Použite napätie (kV)	Indukčné napätie (kV)	Indukčný násobok	Frekvencia (Hz)	Trvanie (s)	Výsledok
L.V	H.V
3
3.7 Test impedancie ( percent ) a straty záťaže Prostredie Teplotný stupeň
Navíjanie	Poloha ťuknutia	Použiť prúd (A)	Testovacie napätie (KV)	Impedancia skratu （ percent ）	Strata zaťaženia （W）
Navíjanie	Poloha ťuknutia	Použiť prúd (A)	Testovacie napätie (KV)	Meraná hodnota	Meraná hodnota
H.V- L.V	3	10.5	0.4	t=75 stupeň I=Ir	t=75 stupeň I=Ir
3.8 Skúška tesnenia
Testovacia metóda	Zvýšte tlak (kPa)	Zvyškový tlak (kPa)	Trvanie (h)	Výsledok
Tlak vzduchu				Žiadny únik

Dvojnapäťové zapojenie transformátora

200 kva 11kv 6.6kv 0.4kv dual voltage distribution transformer 7

FAQ

1.Čo je to transformátor s dvojitým napätím

Dvojitý distribučný transformátor napätia je typ transformátora, ktorý môže poskytnúť viacero úrovní výstupného napätia z jedného vstupného napätia. To sa dosiahne pripojením dvoch alebo viacerých napäťových odbočiek na vinutí transformátora k výstupným svorkám.

Primárne vinutie duálneho napäťového transformátora je navrhnuté na pripojenie k vysokonapäťovému zdroju energie, typicky v rozsahu 15 kV až 33 kV. Sekundárne vinutie má viacero odbočiek, ktoré je možné pripojiť k nízkonapäťovej distribučnej sieti, zvyčajne pri napäťových úrovniach 400 V alebo 230 V.

Použitie duálneho transformátora napätia môže poskytnúť významné výhody z hľadiska účinnosti systému a úspory nákladov. Použitím transformátora s viacerými odbočkami je možné napájať rôzne úrovne napätia rôznym spotrebiteľom v závislosti od ich špecifických potrieb. To môže pomôcť znížiť plytvanie energiou a zlepšiť celkový výkon systému.

Ďalšou výhodou použitia duálneho transformátora napätia je, že môže znížiť počet transformátorov potrebných v distribučnej sieti. Vďaka tomu je prevádzka systému jednoduchšia a nákladovo efektívnejšia.

Okrem ich použitia v konvenčných energetických distribučných sieťach sa duálne napäťové transformátory bežne používajú aj v aplikáciách obnoviteľnej energie. Môžu sa napríklad použiť vo veterných elektrárňach alebo solárnych elektrárňach na transformáciu variabilného výkonu generátorov na stabilné napätie vhodné na distribúciu.

Celkovo duálny transformátor distribúcie napätia poskytuje flexibilné a efektívne riešenie pre aplikácie distribúcie energie, pričom ponúka viacero úrovní napätia z jedného vstupného zdroja a zároveň znižuje potrebu ďalších transformátorov v sieti.
