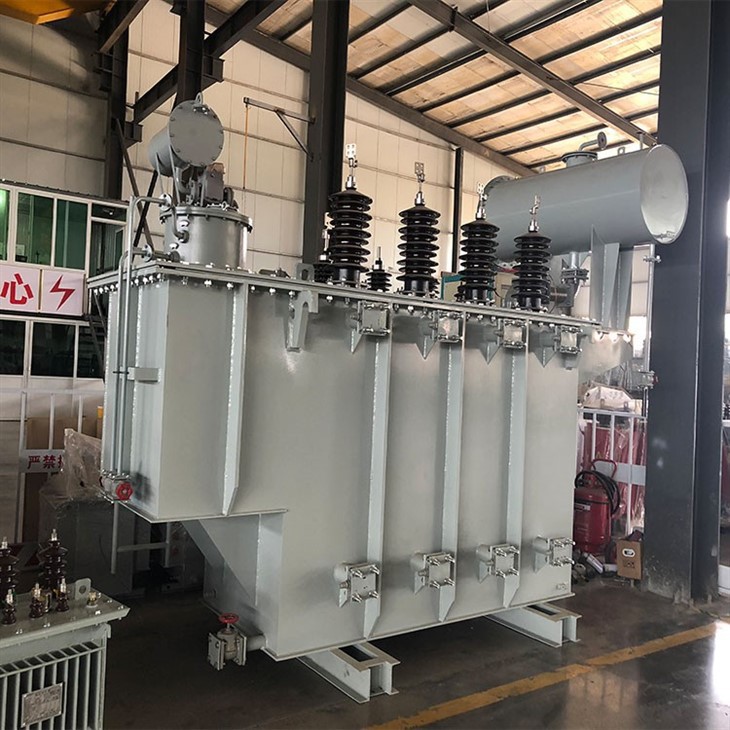

10 MVA transformátor

2-ROČNÁ ZÁRUKA

Naša manažérka predaja Grace s 10-ročnými skúsenosťami s exportérom distribučných transformátorov

Pomôže vám vytvoriť technické riešenia a riešenia prepravy

Kontaktujte Grace teraz!

Špecifikácia transformátora 10 MVA

Údajový list Transformer 10 MVA:

Typ transformátora: Výkonové transformátory

Menovitý výkon: 10000 kVA

Menovité napätie: 33000/11000 V

Frekvencia: 50Hz

Fázy: 3

Spôsob chladenia: ONAN

10 MVA Impedancia transformátora: 7 %

Menovitý prúd transformátora 10 MVA

Regulácia napätia: OLTC Prepínač odbočiek pod zaťažením

Nárast teploty (olej/vietor): 65/60 K

Pripojenie: Dyn11

10 MVA Hmotnosť transformátora: 30000 kg

10 MVA Kapacita transformátorového oleja: 8000 kg

10 MVA Rozmery transformátora: 4200*3000x3200mm

Podrobnosti 10 MVA transformátora:

10 Názov dielov transformátora MVA

Transformátor 10 MVA je základným komponentom v rozvodoch energie. Prevádza vysokonapäťový výkon na nízkonapäťový výkon, vďaka čomu je vhodný na spotrebu komerčných, priemyselných a rezidenčných používateľov. Existuje niekoľko kľúčových častí, ktoré tvoria transformátor 10 MVA 33/11kv vrátane:

1. Jadro: Jadro je tvorené laminovanými plechmi z kremíkovej ocele, ktoré znižujú magnetické straty. 10000kva transformátor podporuje primárne a sekundárne vinutie a poskytuje cestu pre magnetický tok.

2. Vinutia: Vinutia transformátora 10000 kva pozostávajú z medených alebo hliníkových vodičov, ktoré sú ovinuté okolo jadra. Primárne vinutie nesie výkon vysokého napätia, zatiaľ čo sekundárne vinutie nesie výkon nízkeho napätia.

3. Prepínač odbočiek: Prepínač odbočiek je zariadenie, ktoré umožňuje nastavenie výstupného napätia transformátora. Môže byť ovládaný manuálne alebo automaticky a je nevyhnutný na udržanie konštantného napájania.

4. Priechodky: Priechodky sú elektrické spojenia medzi transformátorom a napájacím systémom. Sú vyrobené z keramiky alebo porcelánu a poskytujú izoláciu vodičov.

5. Chladič a radiátory: Chladič a radiátory slúžia na odvádzanie tepla vznikajúceho pri prevádzke 10000kva transformátora. Sú nevyhnutné na udržanie teploty transformátora v bezpečných medziach.

10 Podrobnosti na štítku transformátora MVA

1.Čo je 10 MVA transformátor

Výkonový transformátor 10 MVA je typ výkonového transformátora, ktorý je schopný spracovať až 10 megavoltampérov (MVA) elektrickej energie. Tento typ transformátora sa bežne používa vo veľkých priemyselných zariadeniach a energetických sieťach.

2.Ako transformovať transformátory

Transformátory využívajú na transformáciu napätia elektromagnetickú indukciu. Cez cievku drôtu nazývanú primárne vinutie prechádza striedavý prúd (AC), ktorý vytvára magnetické pole. Toto magnetické pole indukuje napätie v druhej cievke drôtu nazývanej sekundárne vinutie, ktorá je pripojená k napájanému zariadeniu.

3.Ako fungujú napájacie transformátory

Výkonové transformátory fungujú tak, že menia napätie elektrickej energie, ktorá nimi preteká. Primárne vinutie je pripojené k vysokonapäťovému zdroju energie a sekundárne vinutie je pripojené k záťaži. Transformátor znižuje vysokonapäťový výkon na nižšie napätie, ktoré môže záťaž bezpečne využívať. To umožňuje prenos elektrickej energie na veľké vzdialenosti s minimálnymi stratami.
